      Магна ТМ 200-02

      Главная
      —
      Продукты
      —
      Классификация оборудования
      —
      Физическое нанесение (PVD)
      —Магна ТМ 200-02

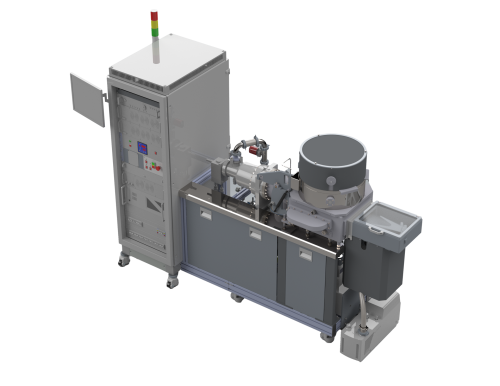

      Магна ТМ 200-02
      В наличии
      Связаться с нами
      Задать вопрос
      Возможны дополнительные опции

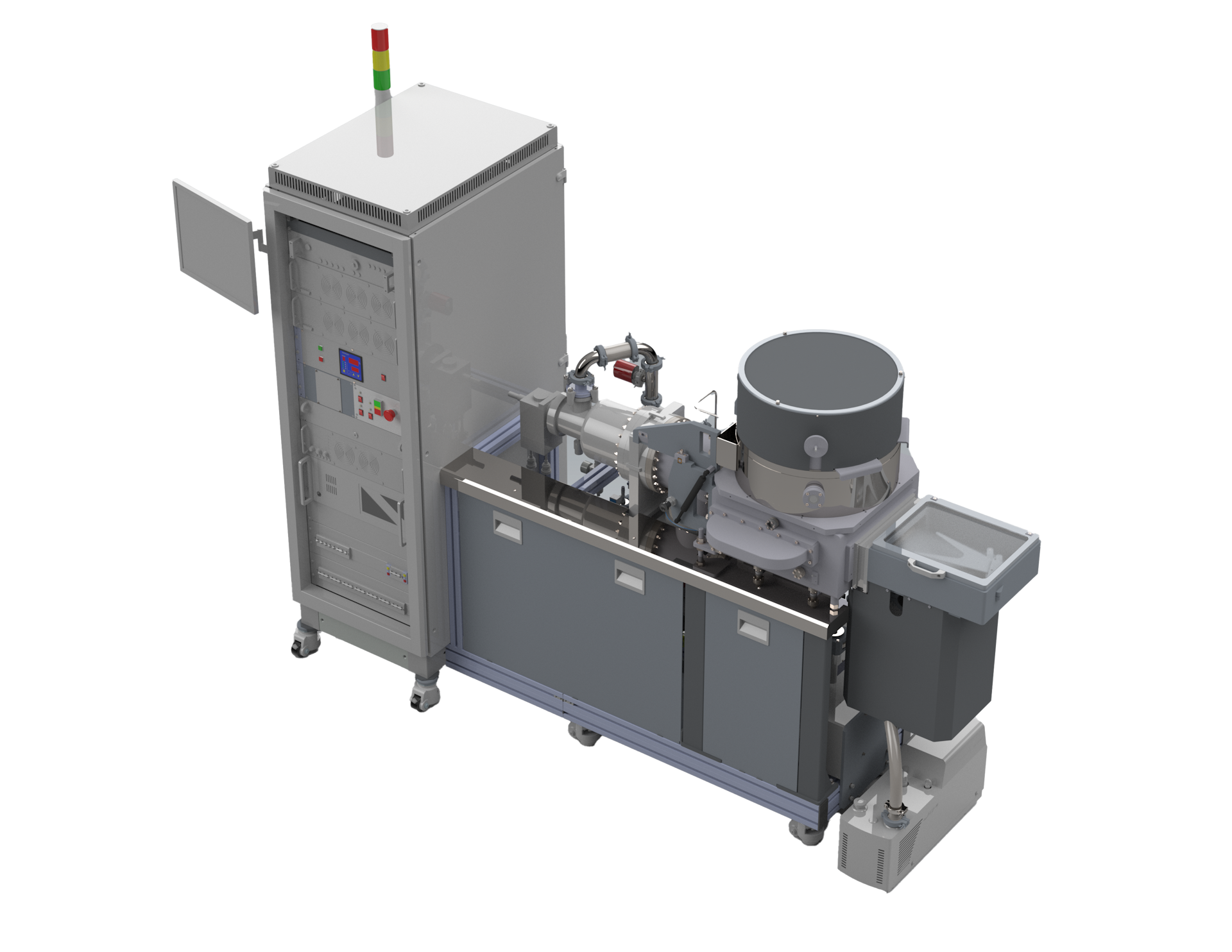

      Магна ТМ 200-02

      Установка нанесения металлов и их сплавов методом магнетронного распыления на поверхность диэлектрических и полупроводниковых пластин диаметром 100 мм, 150 мм и 200 мм.

      Подробнее
      Технические характеристики
      Классификация оборудования
      —
      Физическое нанесение
      Диаметр пластин
      —
      До 100мм, 150мм, 200мм
      Возможность быть в составе кластера
      —
      Да
      Возможность встраивания в чистую комнату
      —
      Да
      Тип загрузки пластин
      —
      SMIF контейнер, Из кассеты в кассету, Шлюзовая
      Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
      Магна ТМ 200-02
      В наличии
      Связаться с нами
      Задать вопрос
      Возможны дополнительные опции
      • Описание
      • Дополнительно

      Технические характеристики:

      • Обработка пластин на рабочем столе: Ø 76, 100, 150, 200мм;
      • Транспортная система переноса пластин на основе манипулятора;
      • Различные варианты исполнения системы загрузки: шлюзовая, из кассеты в кассету, SMIF контейнер;
      • Мультикатодные МРУ с двумя мишенями Ø 100мм и источником для очистки пластин;
      • Шлюзовая камера для загрузки – выгрузки подложек или пластин;
      • Рабочий стол работает в широком диапазоне температур -20 0C ÷ +400 0C и для перехода из отрицательных температур в положительные реализована автоматизированная система продувки каналов стола от охлаждающей жидкости;
      • Рабочий стол может подниматься, опускаться, меняя расстояние от мишени до подложки, имеет функцию вращения и подачи ВЧ-смещения на подложку. Для поддержания требуемой температуры реализована подача аргона под пластину. Пластина закрепляется механическим прижимом.
      • Проведение напыления при рабочем давлении, регулируемом в диапазоне 0,5 ÷ 50 Па;
      • Неоднородность толщины формируемых слоев на диаметре 100 мм: не более 5%;
      • Неоднородность толщины формируемых слоев на диаметре 200 мм: не более 7%;;
      • Газовая система имеет:
        1. 4 линии подачи газа:
        2. 2 линии Ar в камеру – рабочий газ (вторая линия требуется для проведения процессов при повышенном давлении газа (≈ 50 Па).
        3. 1 линия Ar под пластину для равномерного поддержания температуры.
        4. 1 линия N2 – сервисный газ для напуска в камеру.
      • Установка полностью автоматизирована, есть возможность создания технологических рецептов;
      • Потребляемая мощность: не более 28,2 КВт;
      • Диапазон давления сжатого воздуха на входе в установку: 4-6 атм;
      • Диапазон давления азота на входе в установку: 2,5-6 атм;
      • Возможность встраивания в чистую комнату;

      Гарантийное и постгарантийное обслуживание;

      Возможность модернизации и переналадки оборудования под запросы заказчика.
